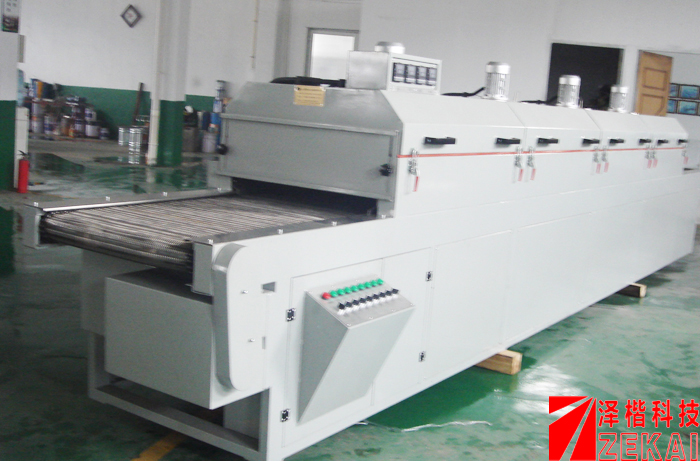

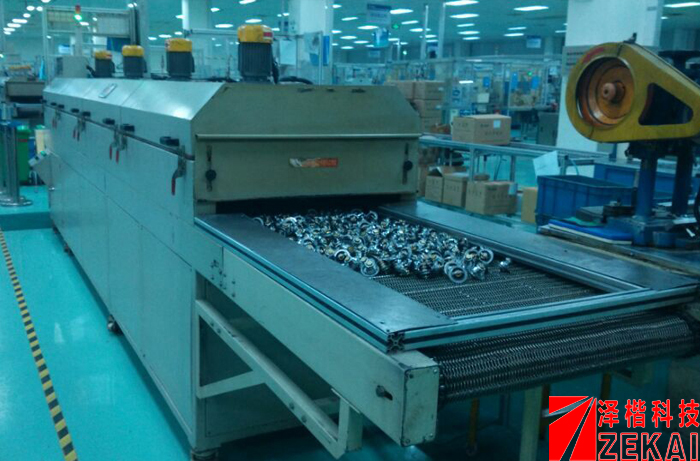

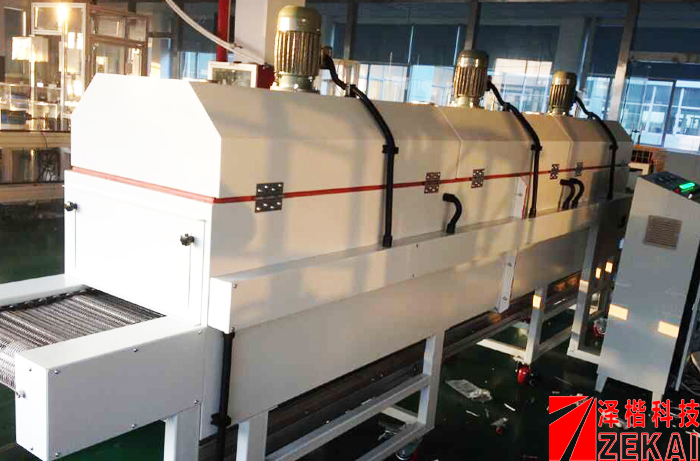

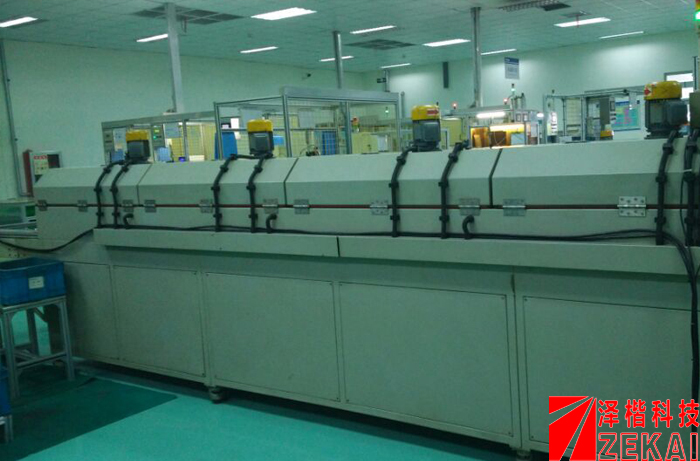

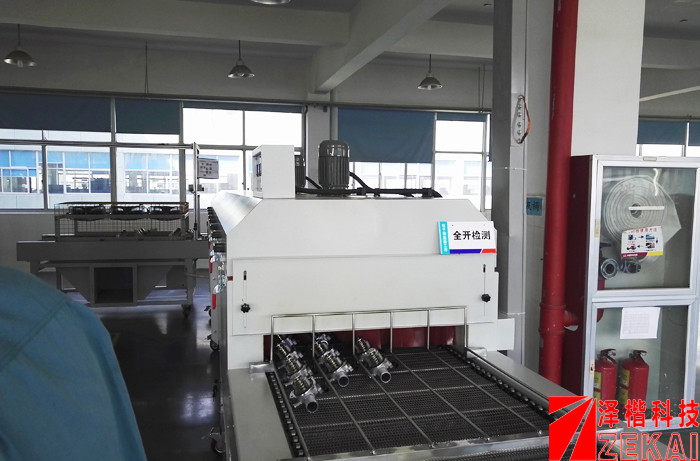

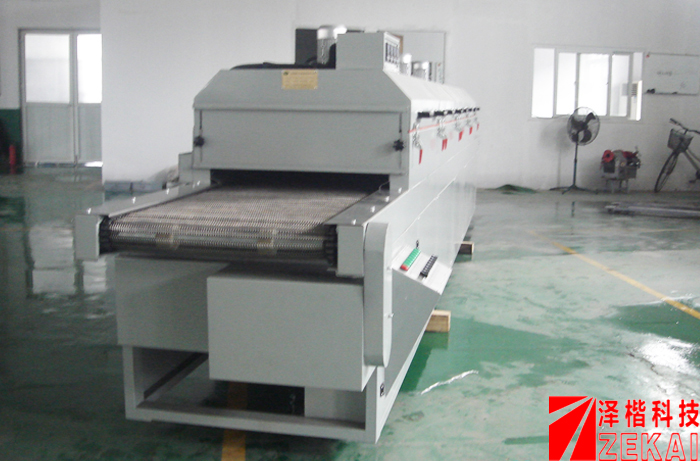

高温检测炉

一、设备说明：

设备分为高温检测炉和冷却炉，整机外壳静电喷塑高温烘烤处理，耐腐蚀易清洗，线体输送速度0.1-0.5米/分钟，速度为可调节方式。

二、技术要求：

1、工作室可调温度范围：RT+10～150℃（可调）；

2、量产产品使用温度范围：100℃—120℃；

3、定温检测：（温度设置可以调节，当设置一个检测温度后，温度均匀度：≤±2℃；温度波动度：±0.5℃；

4、此设备的输送带可调节带行速度，能实现产品由进口到出口保温时间可调： 1.0min～30min；

5、检测效率：200-400只/小时；

6、检测介质：空气。

7、风循环系统：耐高温电机，电源电压：AC380V  50HZ（三线制）；

8、温度报警：多点取温(4个温度检测点)，超出范围报警。

三、传动部分：

传送带选用SUS304不锈钢网带，两侧配有碳钢链条，每隔150mm安装横向轴，以起到承重作用，耐温达200℃，驱动电机采用台湾品牌；

四、加热部分：

总长共5.6米长，分为4段区域控制，每段区域加装均热风机，以确保每支加热管表面温度控制在一定的温度内，以控制整个烘炉内的温度均匀和保证了发热管的使用寿命；

设备顶部为可掀式，以方便维修，内部框架为不锈钢材制作，外壳采用1.5mm冷轧钢板制作，保温为硅酸铝保温材料，环保可靠，内胆为不锈钢板制作，厚度1.2mm，确保在200℃的高温度下不会变形。

五、排湿机构：

炉道顶部配排废气调节阀门，不锈钢材质，排风量由手动调节。

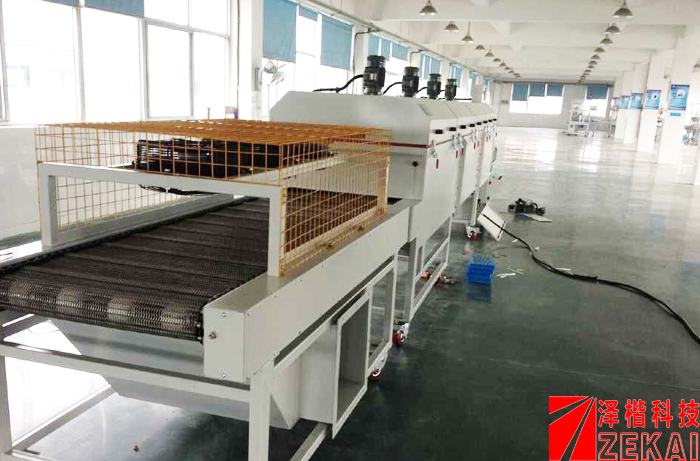

六、冷却部份：

总长共2.0米，采用高强度工业风扇进行吹风冷却，噪声小，风量大；

风扇四周及顶部安装有防护网，网格50*50，采用碳钢材料及表面采用电电喷塑，顶部为可掀式，以方便维护和维修。

七、控制部分:

1、 系统控制：

独立总电箱，控制面板上设有电源指示，输送启动/停止按钮，传送调速开关，总电源开关，各区均热风机开关，加热开关，在设备顶部装有温控调节控制仪表，可随时控制和监控炉内的工作情况和故障.并设有任何一台风机有故障时都会强制关闭所有的加热系统，并有报警装置。

2、 温度控制：

共4套控制，每段炉的温度可独立控制和显示,温控系统采用欧姆龙品牌，微电脑智能型数显温控器，采用模块连续缓冲式输出控制加热器, 采用SSR固态继电器输出。功能有PID自整定温度控制、自动恒温、超温报警、漏电保护等功能。

八、加热器：

采用SUS304不锈钢加热器，共48KW，单套发热器使用寿命质保20000小时以上。
